一種帶有壓輥結構的牛皮紙復卷機的制作方法

1.本實用新型涉及牛皮紙復卷機技術領域，尤其涉及一種帶有壓輥結構的牛皮紙復卷機。

背景技術：

2.牛皮紙復卷機用于將原牛皮紙卷進行依次復卷，經過復卷后做成成品出廠，由于牛皮紙有一定的硬度，復卷后牛皮紙卷的緊湊度較低，牛皮紙和牛皮紙之間比較松散，容易出現紙卷散開的現象，因此帶有壓輥結構的牛皮紙復卷機也隨之而出。

3.傳統的帶有壓輥結構的牛皮紙復卷機中用于復卷牛皮紙的卷紙筒需要安裝在傳動軸的外部，隨后傳動軸通過電機驅動帶動卷紙筒轉動進行復卷牛皮紙的工作，為了避免卷紙筒在轉動過程中出現錯位的情況，用來對卷紙筒兩端的進行限位的組件大多為螺栓與卡環，在螺栓與卡環的相互配合下對卷紙筒的兩端進行限位，當工人需要取下復卷完成后的卷紙筒時，需要依次將螺栓與卡環進行拆卸才能取下卷紙筒，增加了工人的工作負擔，降低了工人的工作效率。

技術實現要素：

4.本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種帶有壓輥結構的牛皮紙復卷機。

5.為了實現上述目的，本實用新型采用了如下技術方案：一種帶有壓輥結構的牛皮紙復卷機，包括固定架、安裝架、伺服電機、電機軸、一號皮帶輪a、傳動帶a、二號皮帶輪a、傳動帶b、傳動軸a、一號皮帶輪b、傳動軸b、二號皮帶輪b、限位盤a、卷紙筒、卡環和限位槽，所述安裝架焊接在固定架的側壁，所述伺服電機固裝在安裝架的凹陷處，所述電機軸的一端固裝在伺服電機的輸出端，所述一號皮帶輪a和二號皮帶輪a依次固裝在電機軸遠離伺服電機一端的外表面，所述二號皮帶輪a套設在傳動帶a的外表面，所述傳動帶b套設在二號皮帶輪a的外表面，所述傳動軸a與傳動軸b分別轉動連接在安裝架的上下兩端，所述一號皮帶輪b套設在傳動軸a的外表面，所述二號皮帶輪b套設在傳動軸b外表面，所述傳動軸a和傳動軸b的外表面與限位盤a固裝，所述傳動軸a和傳動軸b的外表面均與卷紙筒的內壁滑動連接，所述卡環分別固裝在卷紙筒的兩端，所述限位槽開設在卡環的外表面。

6.優選的，所述固定架遠離安裝架的一側側壁的上下兩端均通過轉動軸分別鉸接有鉸接塊a與鉸接塊b，所述鉸接塊a與鉸接塊b相互遠離的一端均轉動連接有限位盤b，所述限位盤a與限位盤b相對的一側均固裝有卡塊，所述鉸接塊a與鉸接塊b的側壁均固裝有限位塊，所述固定架的靠近鉸接塊a的一側側壁轉動連接有轉軸，所述轉軸靠近卡塊的一側固裝有限位板。

7.優選的，所述一號皮帶輪a通過傳動帶a與一號皮帶輪b傳動連接，所述二號皮帶輪a通過傳動帶b與一號皮帶輪b傳動連接。

8.優選的，所述卡塊的外表面與限位槽的內壁滑動連接，所述轉軸遠離限位板的一

端固裝有把手。

9.優選的，所述限位塊的側壁開設有契合槽，所述限位板的外表面與契合槽的內壁滑動連接。

10.優選的，所述固定架的兩側均固裝有支撐板，所述支撐板的外表面開設有滑動槽，所述滑動槽的內壁固裝有滑動柱，所述滑動柱的外表面套設有彈簧，所述滑動柱的外表面滑動連接有連接軸，所述連接軸的外表面轉動連接有擠壓輥。

11.優選的，所述彈簧的兩端分別固裝在滑動槽的內壁與滑動柱的外表面，所述連接軸的外表面與滑動槽的內壁滑動連接。

12.與現有技術相比，本實用新型的優點和積極效果在于，

13.1、本實用新型中，當需要對牛皮紙進行復卷時，先握住把手通過轉軸帶動限位板使其脫離契合槽，隨后將鉸接塊a向外進行翻動，再將需要外表面卷積有復待卷牛皮紙的卷紙筒套設在傳動軸a上，隨后將鉸接塊b向外翻動，取出一個新的卷紙筒套設在傳動軸b上，再將牛皮紙的一端固定在位于傳動軸b外表面的卷紙筒上使牛皮紙?zhí)幱诰o繃狀態，隨后將鉸接塊a與鉸接塊b進行復位后轉動把手通過轉軸帶動限位板卡在契合槽內，在限位塊的作用下對鉸接塊a與鉸接塊b進行復位，卡塊同步卡在限位槽的內部，最后啟動伺服電機通過電機軸同步帶動一號皮帶輪a與二號皮帶輪a進行轉動，一號皮帶輪a轉動時通過傳動帶a與一號皮帶輪b帶動傳動軸a進行轉動，二號皮帶輪a轉動時通過傳動帶b與一號皮帶輪b帶動傳動軸b進行轉動，進而分別帶動兩個卷紙筒轉動，從而進行牛皮紙復卷的工作，當牛皮紙復卷完成后，停止伺服電機，在使用刀具將未用完的牛皮紙進行切割，隨后重復以上操作將鉸接塊a與鉸接塊b向外翻動，最后依次取下卷紙筒即可，通過設置一號皮帶輪a、傳動帶a、一號皮帶輪b、二號皮帶輪a、傳動帶b和一號皮帶輪b能夠使傳動軸a和傳動軸b在電機軸的轉動下進行轉動，通過設置限位塊、契合槽、把手、轉軸和限位板能夠快速的對鉸接塊a和鉸接塊b進行限位，進而使工人在取下復卷完成后的卷紙筒的過程中能夠快速的將卷紙筒從傳動軸a和傳動軸b上拆下，降低了工人的工作負擔，提升了工人的工作效率。

14.2、本實用新型中，當復卷機處于工作時，在彈簧回彈力的作用下通過連接軸帶動擠壓輥擠壓卷紙筒外表面正在復卷的牛皮紙，使擠壓輥對卷紙筒外表面的牛皮紙進行擠壓，避免牛皮紙松動，由于彈簧的設置，所以當卷紙筒外表面的牛皮紙?jiān)骄碓胶竦耐瑫r(shí)，擠壓輥也能夠始終保持牛皮紙進行擠壓，通過設置彈簧，能夠保證擠壓輥始終緊貼位于卷紙筒外表面的牛皮紙，提升了本裝置的實用性。

附圖說明

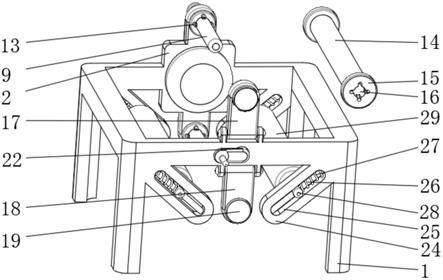

15.圖1為本實用新型提出一種帶有壓輥結構的牛皮紙復卷機的立體結構爆炸圖；

16.圖2為本實用新型提出一種帶有壓輥結構的牛皮紙復卷機的部分立體剖視爆炸圖；

17.圖3為本實用新型提出一種帶有壓輥結構的牛皮紙復卷機的部分立體剖視圖；

18.圖4為本實用新型提出一種帶有壓輥結構的牛皮紙復卷機的部分立體剖視側視圖；

19.圖5為本實用新型提出一種帶有壓輥結構的牛皮紙復卷機的部分立體剖視俯視圖。

20.圖例說明：

21.1、固定架；2、安裝架；3、伺服電機；4、電機軸；5、一號皮帶輪a；6、傳動帶a；7、二號皮帶輪a；8、傳動帶b；9、傳動軸a；10、一號皮帶輪b；11、傳動軸b；12、二號皮帶輪b；13、限位盤a；14、卷紙筒；15、卡環；16、限位槽；17、鉸接塊a；18、鉸接塊b；19、限位盤b；20、卡塊；21、限位塊；22、轉軸；23、限位板；24、支撐板；25、滑動槽；26、滑動柱；27、彈簧；28、連接軸；29、擠壓輥。

具體實施方式

22.為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和實施例對本實用新型做進一步說明。需要說明的是，在不沖突的情況下，本技術的實施例及實施例中的特征可以相互組合。

23.在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用不同于在此描述的其他方式來實施，因此，本實用新型并不限于下面公開說明書的具體實施例的限制。

24.請參閱圖1

?

5，本實用新型提供一種技術方案：一種帶有壓輥結構的牛皮紙復卷機，包括固定架1、安裝架2、伺服電機3、電機軸4、一號皮帶輪a5、傳動帶a6、二號皮帶輪a7、傳動帶b8、傳動軸a9、一號皮帶輪b10、傳動軸b11、二號皮帶輪b12、限位盤a13、卷紙筒14、卡環15和限位槽16，安裝架2焊接在固定架1的側壁，伺服電機3固裝在安裝架2的凹陷處，電機軸4的一端固裝在伺服電機3的輸出端，一號皮帶輪a5和二號皮帶輪a7依次固裝在電機軸4遠離伺服電機3一端的外表面，二號皮帶輪a7套設在傳動帶a6的外表面，傳動帶b8套設在二號皮帶輪a7的外表面，傳動軸a9與傳動軸b11分別轉動連接在安裝架2的上下兩端，一號皮帶輪b10套設在傳動軸a9的外表面，二號皮帶輪b12套設在傳動軸b11外表面，傳動軸a9和傳動軸b11的外表面與限位盤a13固裝，傳動軸a9和傳動軸b11的外表面均與卷紙筒14的內壁滑動連接，卡環15分別固裝在卷紙筒14的兩端，限位槽16開設在卡環15的外表面。

25.本實施方案中，將需要外表面卷積有復待卷牛皮紙的卷紙筒14套設在傳動軸a9上，取出一個新的卷紙筒14套設在傳動軸b11上，再將牛皮紙的一端固定在位于傳動軸b11外表面的卷紙筒14上使牛皮紙?zhí)幱诰o繃狀態，啟動伺服電機3通過電機軸4同步帶動一號皮帶輪a5與二號皮帶輪a7進行轉動，一號皮帶輪a5轉動時通過傳動帶a6與一號皮帶輪b10帶動傳動軸a9進行轉動，二號皮帶輪a7轉動時通過傳動帶b8與一號皮帶輪b10帶動傳動軸b11進行轉動，進而分別帶動兩個卷紙筒14轉動，從而進行牛皮紙復卷的工作，當牛皮紙復卷完成后，停止伺服電機3，在使用刀具將未用完的牛皮紙進行切割，最后依次取下卷紙筒14即可，卡環15的設置能夠保證牛皮紙?jiān)趶?fù)卷的過程中不會錯位，通過設置一號皮帶輪a5、傳動帶a6、一號皮帶輪b10、二號皮帶輪a7、傳動帶b8和一號皮帶輪b10能夠使傳動軸a9和傳動軸b11在電機軸4的轉動下進行轉動。

26.具體的，固定架1遠離安裝架2的一側側壁的上下兩端均通過轉動軸分別鉸接有鉸接塊a17與鉸接塊b18，鉸接塊a17與鉸接塊b18相互遠離的一端均轉動連接有限位盤b19，限位盤a13與限位盤b19相對的一側均固裝有卡塊20，鉸接塊a17與鉸接塊b18的側壁均固裝有限位塊21，固定架1的靠近鉸接塊a17的一側側壁轉動連接有轉軸22，轉軸22靠近卡塊20的一側固裝有限位板23。

27.在本實施例中：當需要對牛皮紙進行復卷時，先握住把手通過轉軸22帶動限位板23使其脫離契合槽，隨后將鉸接塊a17向外進行翻動，即可將需要外表面卷積有復待卷牛皮紙的卷紙筒14套設在傳動軸a9上，隨后將鉸接塊b18向外翻動，即可取出一個新的卷紙筒14套設在傳動軸b11上，通過設置限位塊21、契合槽、把手、轉軸22和限位板23能夠快速的對鉸接塊a17和鉸接塊b18進行限位，進而使工人在取下復卷完成后的卷紙筒14的過程中能夠快速的將卷紙筒14從傳動軸a9和傳動軸b11上拆下。

28.具體的，一號皮帶輪a5通過傳動帶a6與一號皮帶輪b10傳動連接，二號皮帶輪a7通過傳動帶b8與一號皮帶輪b10傳動連接。

29.在本實施例中：?jiǎn)?dòng)伺服電機3通過電機軸4同步帶動一號皮帶輪a5與二號皮帶輪a7進行轉動，一號皮帶輪a5轉動時通過傳動帶a6與一號皮帶輪b10帶動傳動軸a9進行轉動，二號皮帶輪a7轉動時通過傳動帶b8與一號皮帶輪b10帶動傳動軸b11進行轉動，進而分別帶動兩個卷紙筒14轉動。

30.具體的，卡塊20的外表面與限位槽16的內壁滑動連接，轉軸22遠離限位板23的一端固裝有把手。

31.在本實施例中：卡塊20的設置能夠通過限位槽16帶動卷紙筒14進行轉動，把手是為了方便通過轉軸22帶動限位板23進行轉動而設置的。

32.具體的，限位塊21的側壁開設有契合槽，限位板23的外表面與契合槽的內壁滑動連接。

33.在本實施例中：契合槽是為了在限位板23的作用下對鉸接塊a17和鉸接塊b18進行限位而開設的。

34.具體的，固定架1的兩側均固裝有支撐板24，支撐板24的外表面開設有滑動槽25，滑動槽25的內壁固裝有滑動柱26，滑動柱26的外表面套設有彈簧27，滑動柱26的外表面滑動連接有連接軸28，連接軸28的外表面轉動連接有擠壓輥29。

35.在本實施例中：當復卷機處于工作時，在彈簧27回彈力的作用下通過連接軸28帶動擠壓輥29擠壓卷紙筒14外表面正在復卷的牛皮紙，使擠壓輥29對卷紙筒14外表面的牛皮紙進行擠壓，避免牛皮紙松動，由于彈簧27的設置，所以當卷紙筒14外表面的牛皮紙?jiān)骄碓胶竦耐瑫r(shí)，擠壓輥29也能夠始終保持牛皮紙進行擠壓，通過設置彈簧27，能夠保證擠壓輥29始終緊貼位于卷紙筒14外表面的牛皮紙，提升了本裝置的實用性。

36.具體的，彈簧27的兩端分別固裝在滑動槽25的內壁與滑動柱26的外表面，連接軸28的外表面與滑動槽25的內壁滑動連接。

37.在本實施例中：由于彈簧27的設置，所以當卷紙筒14外表面的牛皮紙?jiān)骄碓胶竦耐瑫r(shí)，擠壓輥29也能夠始終保持牛皮紙進行擠壓，滑動槽25的設置起到了限位作用。

38.工作原理：當需要對牛皮紙進行復卷時，先握住把手通過轉軸22帶動限位板23使其脫離契合槽，隨后將鉸接塊a17向外進行翻動，再將需要外表面卷積有復待卷牛皮紙的卷紙筒14套設在傳動軸a9上，隨后將鉸接塊b18向外翻動，取出一個新的卷紙筒14套設在傳動軸b11上，再將牛皮紙的一端固定在位于傳動軸b11外表面的卷紙筒14上使牛皮紙?zhí)幱诰o繃狀態，隨后將鉸接塊a17與鉸接塊b18進行復位后轉動把手通過轉軸22帶動限位板23卡在契合槽內，在限位塊21的作用下對鉸接塊a17與鉸接塊b18進行復位，卡塊20同步卡在限位槽16的內部，最后啟動伺服電機3通過電機軸4同步帶動一號皮帶輪a5與二號皮帶輪a7進行轉

動，一號皮帶輪a5轉動時通過傳動帶a6與一號皮帶輪b10帶動傳動軸a9進行轉動，二號皮帶輪a7轉動時通過傳動帶b8與一號皮帶輪b10帶動傳動軸b11進行轉動，進而分別帶動兩個卷紙筒14轉動，從而進行牛皮紙復卷的工作，當牛皮紙復卷完成后，停止伺服電機3，在使用刀具將未用完的牛皮紙進行切割，隨后重復以上操作將鉸接塊a17與鉸接塊b18向外翻動，最后依次取下卷紙筒14即可，通過設置一號皮帶輪a5、傳動帶a6、一號皮帶輪b10、二號皮帶輪a7、傳動帶b8和一號皮帶輪b10能夠使傳動軸a9和傳動軸b11在電機軸4的轉動下進行轉動，通過設置限位塊21、契合槽、把手、轉軸22和限位板23能夠快速的對鉸接塊a17和鉸接塊b18進行限位，當復卷機處于工作時，在彈簧27回彈力的作用下通過連接軸28帶動擠壓輥29擠壓卷紙筒14外表面正在復卷的牛皮紙，使擠壓輥29對卷紙筒14外表面的牛皮紙進行擠壓，避免牛皮紙松動，由于彈簧27的設置，所以當卷紙筒14外表面的牛皮紙?jiān)骄碓胶竦耐瑫r(shí)，擠壓輥29也能夠始終保持牛皮紙進行擠壓，通過設置彈簧27，能夠保證擠壓輥29始終緊貼位于卷紙筒14外表面的牛皮紙。

39.以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種帶有壓輥結構的牛皮紙復卷機，包括固定架(1)、安裝架(2)、伺服電機(3)、電機軸(4)、一號皮帶輪a(5)、傳動帶a(6)、二號皮帶輪a(7)、傳動帶b(8)、傳動軸a(9)、一號皮帶輪b(10)、傳動軸b(11)、二號皮帶輪b(12)、限位盤a(13)、卷紙筒(14)、卡環(15)和限位槽(16)，其特征在于：所述安裝架(2)焊接在固定架(1)的側壁，所述伺服電機(3)固裝在安裝架(2)的凹陷處，所述電機軸(4)的一端固裝在伺服電機(3)的輸出端，所述一號皮帶輪a(5)和二號皮帶輪a(7)依次固裝在電機軸(4)遠離伺服電機(3)一端的外表面，所述二號皮帶輪a(7)套設在傳動帶a(6)的外表面，所述傳動帶b(8)套設在二號皮帶輪a(7)的外表面，所述傳動軸a(9)與傳動軸b(11)分別轉動連接在安裝架(2)的上下兩端，所述一號皮帶輪b(10)套設在傳動軸a(9)的外表面，所述二號皮帶輪b(12)套設在傳動軸b(11)外表面，所述傳動軸a(9)和傳動軸b(11)的外表面與限位盤a(13)固裝，所述傳動軸a(9)和傳動軸b(11)的外表面均與卷紙筒(14)的內壁滑動連接，所述卡環(15)分別固裝在卷紙筒(14)的兩端，所述限位槽(16)開設在卡環(15)的外表面。2.根據權利要求1所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述固定架(1)遠離安裝架(2)的一側側壁的上下兩端均通過轉動軸分別鉸接有鉸接塊a(17)與鉸接塊b(18)，所述鉸接塊a(17)與鉸接塊b(18)相互遠離的一端均轉動連接有限位盤b(19)，所述限位盤a(13)與限位盤b(19)相對的一側均固裝有卡塊(20)，所述鉸接塊a(17)與鉸接塊b(18)的側壁均固裝有限位塊(21)，所述固定架(1)的靠近鉸接塊a(17)的一側側壁轉動連接有轉軸(22)，所述轉軸(22)靠近卡塊(20)的一側固裝有限位板(23)。3.根據權利要求1所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述一號皮帶輪a(5)通過傳動帶a(6)與一號皮帶輪b(10)傳動連接，所述二號皮帶輪a(7)通過傳動帶b(8)與一號皮帶輪b(10)傳動連接。4.根據權利要求2所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述卡塊(20)的外表面與限位槽(16)的內壁滑動連接，所述轉軸(22)遠離限位板(23)的一端固裝有把手。5.根據權利要求2所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述限位塊(21)的側壁開設有契合槽，所述限位板(23)的外表面與契合槽的內壁滑動連接。6.根據權利要求1所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述固定架(1)的兩側均固裝有支撐板(24)，所述支撐板(24)的外表面開設有滑動槽(25)，所述滑動槽(25)的內壁固裝有滑動柱(26)，所述滑動柱(26)的外表面套設有彈簧(27)，所述滑動柱(26)的外表面滑動連接有連接軸(28)，所述連接軸(28)的外表面轉動連接有擠壓輥(29)。7.根據權利要求6所述的一種帶有壓輥結構的牛皮紙復卷機，其特征在于：所述彈簧(27)的兩端分別固裝在滑動槽(25)的內壁與滑動柱(26)的外表面，所述連接軸(28)的外表面與滑動槽(25)的內壁滑動連接。

技術總結

本實用新型提供一種帶有壓輥結構的牛皮紙復卷機，涉及牛皮紙復卷機技術領域，包括固定架、安裝架、伺服電機、電機軸、一號皮帶輪A、傳動帶A、二號皮帶輪A、傳動帶B、傳動軸A、一號皮帶輪B、傳動軸B、二號皮帶輪B、限位盤A、卷紙筒、卡環和限位槽，安裝架焊接在固定架的側壁，伺服電機固裝在安裝架的凹陷處，電機軸的一端固裝在伺服電機的輸出端，一號皮帶輪A和二號皮帶輪A依次固裝在電機軸遠離伺服電機一端的外表面。本實用新型，能夠使工人在取下復卷完成后的卷紙筒的過程中能夠快速的將卷紙筒從傳動軸A和傳動軸B上拆下，降低了工人的工作負擔，提升了工人的工作效率。提升了工人的工作效率。提升了工人的工作效率。

技術研發人員：楊剛

受保護的技術使用者：天津開譜科技有限公司

技術研發日：2021.04.19

技術公布日：2021/11/9
