本實用新型涉及分切機技術領域，具體是一種鋰電池分切機收卷筒調節裝置。

背景技術：

隨著新能源行業快速發展，鋰電池隔膜和汽車動力電池隔膜生產需求大，鋰電池需要的隔膜依電池規格需分切相應的寬度，分切的隔膜有干法膜，濕法膜，陶瓷膜，分切要求速度快，側面整齊，收卷張力小，鋰電池分切機是生產相關物品不可缺少的設備。

目前的鋰電池分切機主要包括平臺機構、放卷機構、瑕疵檢測平臺、過渡機構、收卷機構，在隔膜分切過程中，收卷筒大多沒有調節隔膜張力的設施，隔膜分割的時候張力無法進行調節，由于隔膜的張力原因使得被切割好后的隔膜在收卷筒上進行收卷時尺寸會產生偏差，若具有偏差的隔膜被收成卷狀，可能會導致整卷隔膜報廢，因此還有改進的空間。

技術實現要素：

本實用新型的目的在于提供一種鋰電池分切機收卷筒調節裝置，以解決現有技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鋰電池分切機收卷筒調節裝置，包括機架、送紙輥、傳紙輥和張力輥，所述送紙輥通過外壁兩端的連接軸與機架上的軸承連接，所述機架下表面兩側均設置有L型支架，所述傳紙輥通過外壁兩端的連接軸與L型支架上的軸承連接，所述機架上表面兩側均設置有滑槽、固定耳和固定塊，所述滑槽、固定耳和固定塊從左到右依次設置，所述張力輥通過外壁兩端的連接軸與固定塊上的軸承連接，所述張力輥、傳紙輥和送紙輥從左到右依次設置，所述滑槽內部設置有滑塊，所述滑塊通過滑槽內部的槽孔與滑槽間隙連接，所述滑塊為兩個，且兩個滑塊相鄰之間設置有固定桿，所述滑塊外壁一側設置有松緊彈簧和導向柱，所述松緊彈簧套設在導向柱上，所述松緊彈簧另一端設置在滑槽的內壁一側上，所述滑塊外壁另一側設置有絲桿，所述絲桿另一端穿過滑槽與旋轉頭連接。

優選的，所述固定耳為兩個，且兩個固定耳相鄰之間設置有刀架，所述刀架上設置有若干個刀片。

優選的，所述固定桿上設置有若干個固定板，所述固定板兩兩相鄰之間設置收卷筒。

優選的，所述絲桿通過機架外壁一側兩端上的螺紋孔與機架嚙合連接。

優選的，所述固定桿與固定板之間通過焊接固定，所述L型支架為兩個，且兩個L型支架關于機架的垂直中心線相對稱。

與現有技術相比，本實用新型的有益效果是：通過機架上的送紙輥、傳紙輥和張力輥的設置可以將需要切割的隔膜輸送到刀架上的刀片上進行切割收卷，通過固定桿上的固定板兩兩之間的設置的收卷筒可以將刀架上切割完畢的隔膜進行纏繞收卷，通過固定桿與滑塊之間連接，當滑塊在滑槽中進行移動時可以帶動固定板之間的收卷筒進行移動，通過滑塊外壁一側與絲桿連接另一側與松緊彈簧連接，當需要調節收卷筒與張力輥之間的松緊度時，使旋轉頭旋轉絲桿推動滑塊向松緊彈簧壓緊或者是放松壓緊，達到收卷筒在收卷刀片分切隔膜時最佳的松緊度，使隔膜切割更加精準，不會出現瑕疵。本實用新型通過一系列結構的設置，收卷筒的位置在鋰電池分切機上方便進行調節，通過位置調節達到收卷筒在對分切的隔膜收卷時最佳的松緊度，提高分切隔膜準確率。

附圖說明

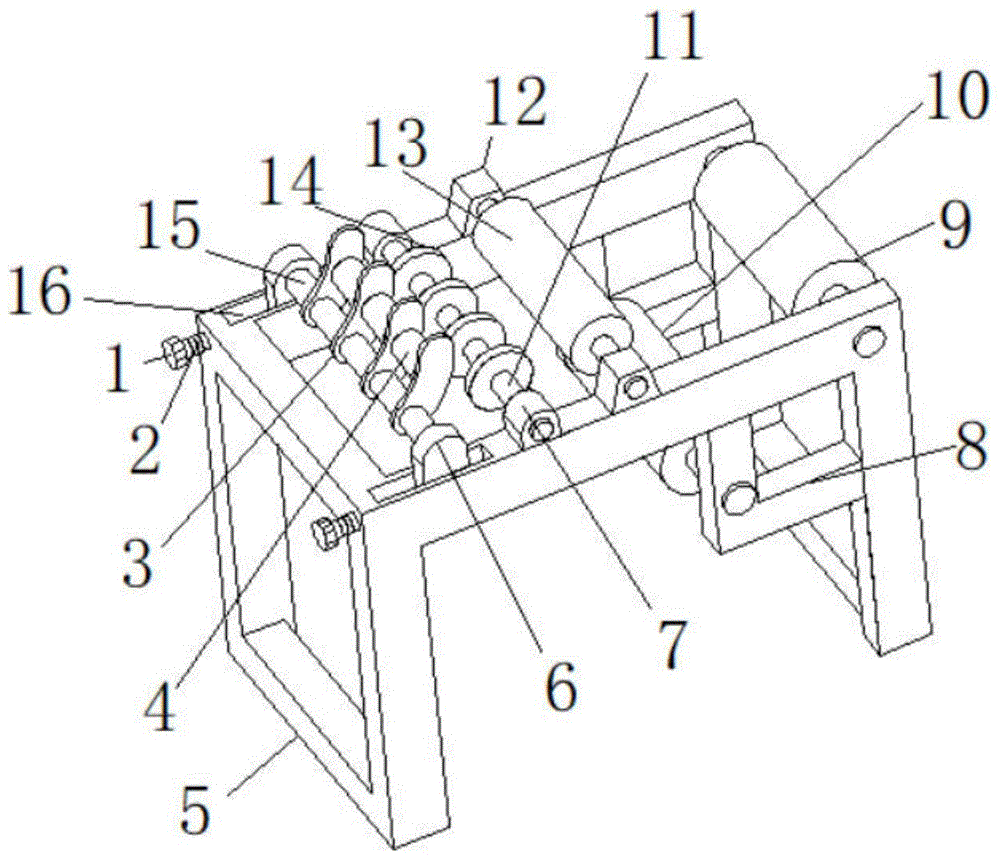

圖1為本實用新型一種鋰電池分切機收卷筒調節裝置的立體圖。

圖2為本實用新型一種鋰電池分切機收卷筒調節裝置的俯視。

圖3為圖2的A處放大結構示意圖。

圖4為本實用新型一種鋰電池分切機收卷筒調節裝置的主視圖。

圖中：1、旋轉頭；2、絲桿；3、固定板；4、收卷筒；5、機架；6、滑塊；7、固定耳；8、L型支架；9、送紙輥；10、傳紙輥；11、刀架；12、固定塊；13、張力輥；14、刀片；15、固定桿；16、滑槽；17、松緊彈簧；18、導向柱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～4，本實用新型實施例中，一種鋰電池分切機收卷筒調節裝置，包括機架5、送紙輥9、傳紙輥10和張力輥13，送紙輥9通過外壁兩端的連接軸與機架5上的軸承連接，機架5下表面兩側均設置有L型支架8，傳紙輥10通過外壁兩端的連接軸與L型支架8上的軸承連接，機架5上表面兩側均設置有滑槽16、固定耳7和固定塊12，滑槽16、固定耳7和固定塊12從左到右依次設置，固定耳7為兩個，且兩個固定耳7相鄰之間設置有刀架11，刀架11上設置有若干個刀片14，張力輥13通過外壁兩端的連接軸與固定塊12上的軸承連接，張力輥13、傳紙輥10和送紙輥9從左到右依次設置，通過機架5上的送紙輥9、傳紙輥10和張力輥13的設置可以將需要切割的隔膜輸送到刀架11上的刀片14上進行切割收卷，滑槽16內部設置有滑塊6，滑塊6通過滑槽16內部的槽孔與滑槽16間隙連接，滑塊6為兩個，且兩個滑塊6相鄰之間設置有固定桿15，固定桿15上設置有若干個固定板3，固定桿15與固定板3之間通過焊接固定，通過固定桿15上的固定板3兩兩之間的設置的收卷筒4可以將刀架11上切割完畢的隔膜進行纏繞收卷，通過固定桿15與滑塊6之間連接，當滑塊6在滑槽16中進行移動時可以帶動固定板3之間的收卷筒4進行移動，通過滑塊6外壁一側與絲桿2連接另一側與松緊彈簧17連接，當需要調節收卷筒4與張力輥13之間的松緊度時，使旋轉頭1旋轉絲桿2推動滑塊6向松緊彈簧17壓緊或者是放松壓緊，達到收卷筒4在收卷刀片14分切隔膜時最佳的松緊度，使隔膜切割更加精準，不會出現瑕疵，L型支架8為兩個，且兩個L型支架8關于機架5的垂直中心線相對稱，固定板3兩兩相鄰之間設置收卷筒4，滑塊6外壁一側設置有松緊彈簧17和導向柱18，松緊彈簧17套設在導向柱18上，松緊彈簧17另一端設置在滑槽16的內壁一側上，滑塊6外壁另一側設置有絲桿2，絲桿2另一端穿過滑槽16與旋轉頭1連接，絲桿2通過機架5外壁一側兩端上的螺紋孔與機架5嚙合連接。

本實用新型的工作原理是：使用時，在機架5上的送紙輥9、傳紙輥10和張力輥13將需要切割的隔膜輸送到刀架11上的刀片14上進行切割收卷，固定桿15上的固定板3兩兩之間的設置的收卷筒4可以將刀架11上切割完畢的隔膜進行纏繞收卷，通過固定桿15與滑塊6之間連接，當滑塊6在滑槽16中進行移動時可以帶動固定板3之間的收卷筒4進行移動，通過滑塊6外壁一側與絲桿2連接另一側與松緊彈簧17連接，當需要調節收卷筒4與張力輥13之間的松緊度時，使旋轉頭1旋轉絲桿2推動滑塊6向松緊彈簧17壓緊或者是放松壓緊，達到收卷筒4在收卷刀片14分切隔膜時最佳的松緊度，使隔膜切割更加精準，不會出現瑕疵。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種鋰電池分切機收卷筒調節裝置，包括機架(5)、送紙輥(9)、傳紙輥(10)和張力輥(13)，其特征在于，所述送紙輥(9)通過外壁兩端的連接軸與機架(5)上的軸承連接，所述機架(5)下表面兩側均設置有L型支架(8)，所述傳紙輥(10)通過外壁兩端的連接軸與L型支架(8)上的軸承連接，所述機架(5)上表面兩側均設置有滑槽(16)、固定耳(7)和固定塊(12)，所述滑槽(16)、固定耳(7)和固定塊(12)從左到右依次設置，所述張力輥(13)通過外壁兩端的連接軸與固定塊(12)上的軸承連接，所述張力輥(13)、傳紙輥(10)和送紙輥(9)從左到右依次設置，所述滑槽(16)內部設置有滑塊(6)，所述滑塊(6)通過滑槽(16)內部的槽孔與滑槽(16)間隙連接，所述滑塊(6)為兩個，且兩個滑塊(6)相鄰之間設置有固定桿(15)，所述滑塊(6)外壁一側設置有松緊彈簧(17)和導向柱(18)，所述松緊彈簧(17)套設在導向柱(18)上，所述松緊彈簧(17)另一端設置在滑槽(16)的內壁一側上，所述滑塊(6)外壁另一側設置有絲桿(2)，所述絲桿(2)另一端穿過滑槽(16)與旋轉頭(1)連接。

2.根據權利要求1所述的一種鋰電池分切機收卷筒調節裝置，其特征在于，所述固定耳(7)為兩個，且兩個固定耳(7)相鄰之間設置有刀架(11)，所述刀架(11)上設置有若干個刀片(14)。

3.根據權利要求1所述的一種鋰電池分切機收卷筒調節裝置，其特征在于，所述固定桿(15)上設置有若干個固定板(3)，所述固定板(3)兩兩相鄰之間設置收卷筒(4)。

4.根據權利要求1所述的一種鋰電池分切機收卷筒調節裝置，其特征在于，所述絲桿(2)通過機架(5)外壁一側兩端上的螺紋孔與機架(5)嚙合連接。

5.根據權利要求1所述的一種鋰電池分切機收卷筒調節裝置，其特征在于，所述固定桿(15)與固定板(3)之間通過焊接固定，所述L型支架(8)為兩個，且兩個L型支架(8)關于機架(5)的垂直中心線相對稱。

技術總結

本實用新型公開了一種鋰電池分切機收卷筒調節裝置，包括機架、送紙輥、傳紙輥和張力輥，所述送紙輥通過外壁兩端的連接軸與機架上的軸承連接，所述機架下表面兩側均設置有L型支架，所述傳紙輥通過外壁兩端的連接軸與L型支架上的軸承連接，所述機架上表面兩側均設置有滑槽、固定耳和固定塊，所述滑槽、固定耳和固定塊從左到右依次設置，所述張力輥通過外壁兩端的連接軸與固定塊上的軸承連接，所述張力輥、傳紙輥和送紙輥從左到右依次設置。本實用新型通過一系列結構的設置，收卷筒的位置在鋰電池分切機上方便進行調節，通過位置調節達到收卷筒在對分切的隔膜收卷時最佳的松緊度，提高分切隔膜準確率。
